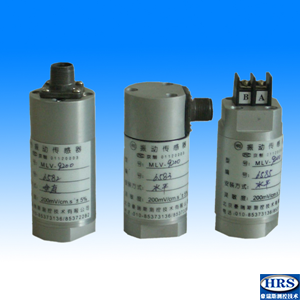

MLV系列振動速度傳感器，可用于測量軸承座、機殼或結構的振動（相對于慣性空間的絕對振動）。它直接安裝在機器外部，使用維護極為方便。
可直接替換BENTLY 9200（16699）速度傳感器
▲ 頻率響應：5Hz～1000Hz（－3db）
10Hz～1000Hz（－3db）
▲ 靈敏度：
20.0mv / mm s-1（500mV/inch/sec），±5 ％
（在80Hz，速度為10mm / s情況下測得）
▲ 幅值線性度: <3%
▲ 抗沖擊能力：可耐最大為50g峰值的加速度
▲ 橫向靈敏度：<5%
▲ 工作與使用溫度范圍：
-30℃到+120℃
▲ 最大可測位移:1mm(單峰值)
▲ 輸出電阻:≤1KΩ
▲ 絕緣電阻: >2MΩ
▲ 環境：耐灰塵和潮濕
▲ 相對濕度：95%不冷凝
▲ 外形參數：高4inches（102mm）
直徑：1.6inches（41mm）
▲ 重量：480g
▲ 輸出接線：浮地輸出。
▲ 當傳感器底座受一沖擊力時，
A芯輸出為（＋），
B輸出為（－） 。
接入示波器，A接芯極，B接地，
波形如圖示：
▲ 定貨型號規格
A B C
MLV-9200（16699）-□□-□□-□□
選擇說明
A安裝角度/最低工作頻率選擇
0 1 0°±2.5°， 5Hz（垂直安裝型）
0 3 90°±2.5°，5Hz（水平安裝型）
0 6 0°±100°，10Hz
規定以傳感器定裝面在下方時為0。

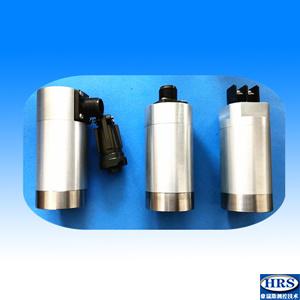

B接頭選擇
0 1 安裝在頂部
0 2 安裝在側面
0 3 接線端塊在頂部
C安裝螺栓的選擇
0 1 1/4-20UNC（統一標準螺紋）雙頭螺栓
0 2 1/4-28UNC（統一標準螺紋）雙頭螺栓
1 0 M10×1雙頭螺栓
15 M10×1.5雙頭螺栓
∷
